在智能電表中，輸入端通常采用高阻電阻網絡實現電壓分壓、限流以及浪涌電流抑制功能。該設計有效控制輸入電壓的同時，為后級精密測量電路提供可靠的過壓與過流保護。輸出端則普遍選用低阻值分流電阻進行電流采樣，以實現對電表內部電路電流的精確測量與調控。

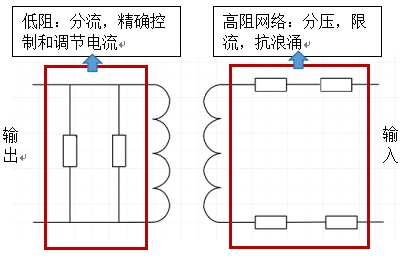

▲圖1 智能儀表內部電路示意圖

目前，智能電表在實際運行中面臨嚴峻挑戰：

?高壓浪涌沖擊

輸入側常暴露于較高的線路電壓，偶發的瞬態高壓浪涌是導致電表失效的主要行業痛點之一。

?全溫區阻值漂移

電流采樣精度高度依賴于分流電阻的性能，要求其在全工作溫度范圍內溫度系數（TCR）符合標準且滿足線性度要求，這是行業關注的核心技術指標。

?長壽命可靠性

依據國家電網《單相智能電能表（2020版）通用技術規范》，電能表整機設計壽命需≥16年，這對核心元器件的長期可靠性、抗老化能力提出了前所未有的嚴苛要求。

綜上所述，針對上述三大關鍵挑戰——高壓浪涌防護、全溫區高精度采樣、超長使用壽命，風華高科開發并推出了專為智能電表、水表、氣表（三表）應用設計的薄膜電阻器解決方案：TB系列產品。

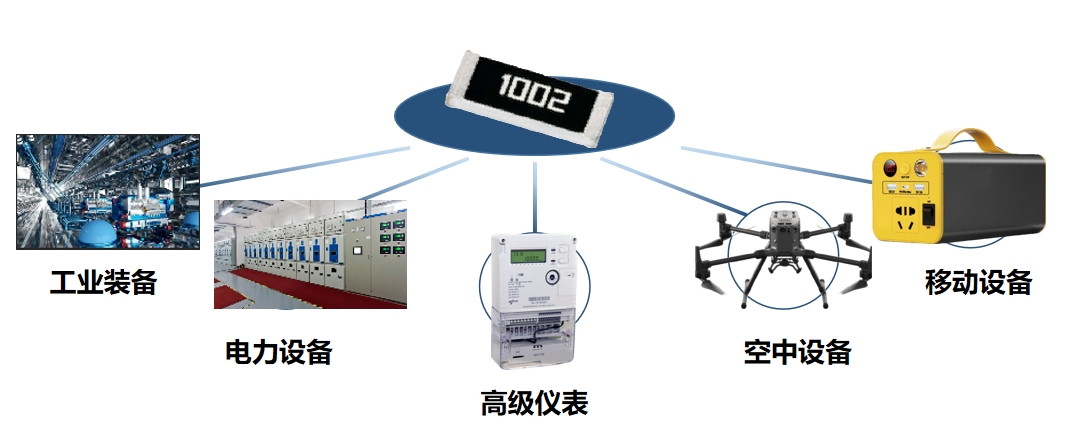

▲圖2 三表類薄膜電阻-TB系列應用領域

風華高科TB系列薄膜電阻滿足高精度計量、信號調理及功率管理需求，以技術領先性、場景適配性、國產替代性為核心，為高精度智能計量提供穩定可靠的電阻解決方案。

?國網標準級可靠性

國內首家對最新版國家電網元器件技術規范要求作出可靠性驗證，并在規格書中對性能作出承諾，堅定智能儀表客戶使用信心。

全系列產品滿足《電能計量設備用元器件技術規范 第3部分：電阻器》（Q/GDW 11179.3-2023）的要求。

?全溫段TCR性能保證

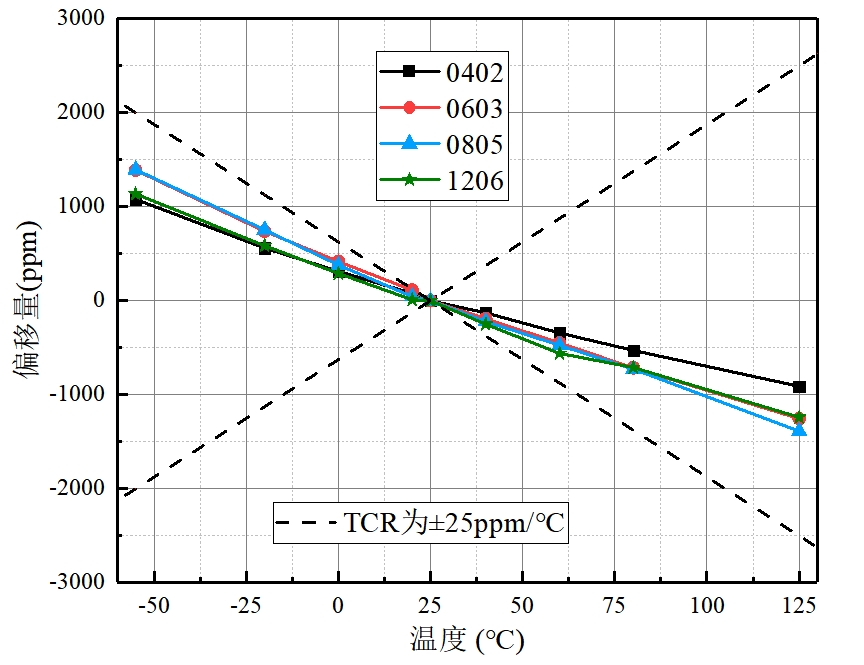

▲圖3TB薄膜電阻TCR特性曲線

?高抗浪涌性能

設計上，采用新型耐高壓功能層電阻材料，同時調控工藝，使得電流路徑如圖4所示增加。見如下公式，隨著路徑的增加，電位梯度減小。

其中E為電位梯度，φ為電勢，l為電流路徑。

▲圖4 抗浪涌工藝調控示意圖

▲圖5 浪涌提升效果數據圖

對比常規薄膜電阻（1206，100kΩ以上）抗浪涌電壓2kv，實現耐浪涌電壓提升至4kV，阻值變化率≤0.2%。

?良好耐濕熱性能

新創保護鈍化工藝，采用不同功能保護材料，實現疊加多層保護工藝，產品長期耐濕熱性能提升，雙85濕熱試驗耐受時間超過1000h。

TB系列薄膜電阻成功打破國外技術襲斷，風華高科作為國內首家實現該類產品規模化量產的企業，成為全球電子科技產業發展中不可或缺的重要合作伙伴，持續為行業發展注入創新動力，推動中國電子元器件產業向高端化、智能化、國際化邁進。
